利達J-SA B-M-LD2000ED手動火災報警按鈕（隔爆型）接線安裝技術

介紹：

J-SA B-M-LD2000ED手動火災報警按鈕（以下簡稱LD2000ED手動報警按鈕）采用特殊防潮技術，抗潮濕、抗干擾能力強，該手動報警按鈕占一個地 址點，采用電子編碼方式編址，操作方便。LD2000ED手動報警按鈕與利達公司生產的全系列火災報警控制器配合使用。當有火情時，人工確認火警后，手 動操作報警按鈕，向控制器發出火災報警信號。滿足GB 19880-2005《手動火災報警按鈕》、GB/T 3836.1-2021 《爆炸性環境 第1部分：設備通用要求》、 GB/T 3836.2-2021《爆炸性環境 第2部分：由隔爆外殼?d?保護的設備》、GB/T 3836.31-2021《爆炸性環境 第31部分：由防粉塵點燃外殼?t?保護的 設備》等標準，防爆標識Ex db ⅡC T6 Gb; Ex tb ⅢC T80℃ Db。主要適用于石油、化工等行業具有防爆要求的場所，適用于1區、2區，含有IIC類爆炸性 氣體環境或21區、22區含有ⅢC類導電性粉塵環境的場所。經石油和化學工業電氣產品防爆質量監督檢驗中心、應急管理部消防產品合格評定中心及 消 防電子產品質量檢驗檢測中心按照CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》檢驗和審核，符合要求，取 得防爆合格證和消防產品3C認證證書。

功能：

★ 二總線、無極性，采用專用嵌入式 MCU。

★ 采用電子編碼方式，占用一個地址，編址范圍（0～255）。

★ 室外型，具有防爆防塵功能。

★ 備有一組無源常開輸出接點。

★ 啟動零件可重復使用，報警復位通過專用鑰匙完成。

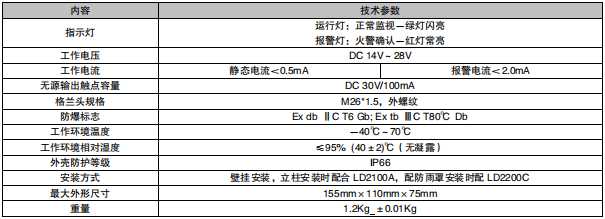

主要技術指標：

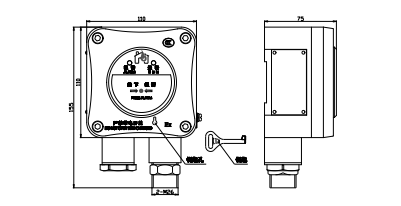

外形結構示意圖：

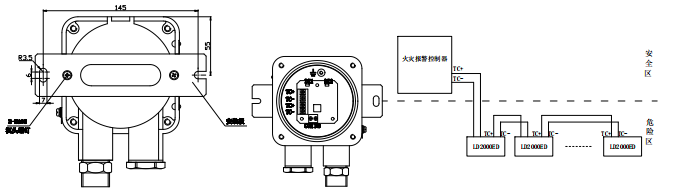

安裝及接線示意圖：

安裝步驟：

★ LD2000ED 手動報警按鈕由?前蓋組件?和?后殼?兩部分組成；從包裝盒中取出后將前蓋組件和后殼分開，取出后殼，將前蓋組件部分暫時保存于包裝盒中。

★ 電子編碼方式：將編址器上標有?二總線?的端口，與手動火災報警按鈕的?TC+、TC-?兩端子用連接線相連接，編寫相應的地址號。(編址操作方法見編址器使用說明書)

★ 將導線從后殼的入線孔穿過，按照接線方式接好線。

★ 先將安裝板和底殼固定，再將安裝板固定在墻面上。室外安裝時需配 LD2200C 防雨罩。

★ 系統檢驗合格后，將后殼與前蓋組件再裝配固定成一體。

★ 接地點接入大地。
