利達LD4400G-1輸入模塊接線安裝技術

介紹：

 LD4400G-1輸入模塊采用特殊防潮技術和插拔式結構設計。內置單片機，適時處理采集的輸入信息，工作性能穩定可靠，具有較強的抗干擾能力。

可以接收常開無源接點的動作信號，如：水流指示器、壓力開關、感溫電纜等的動作信號。可以和利達公司生產的全系列火災報警控制器配合使用。也可以接收可燃?xì)怏w探測器、紫外火焰探測器等報警后給出的無源接點的動作信號。本產品無污染、功耗低，適用于各種工業及民用建筑。滿足 GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》, 取得消防產品認證證書。

功能：

★ 二總線，無極性。

★ 采用電子編碼，占一個地址點（1～255）。

★ 可接收一路無源開關接點信號。

★ 可檢測無源開關接點線路斷線故障。

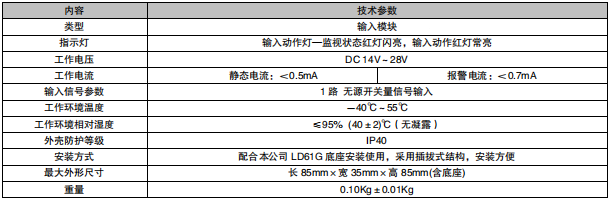

主要技術指標：

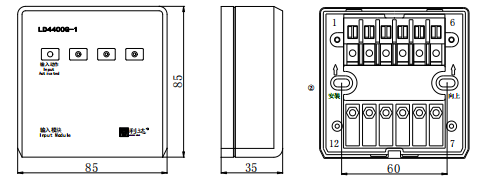

外形結構示意圖：

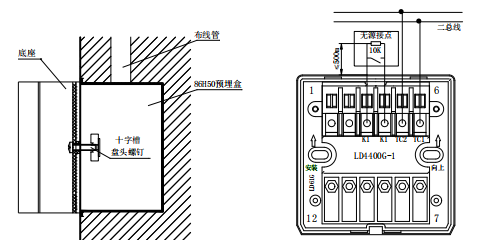

安裝及接線示意圖：

安裝步驟：

★ 固定底座：將導線從底座背面進線孔穿入，用 M4 螺釘將其安裝在 86H50 預埋盒固定孔上。

★ 接線：按照接線圖和端子圖將底座端子正確連接，接線圖中有終端電阻的要在末端(遠離模塊端)接終端電阻(具體接線參照接線圖）。

★ 電子編碼方式：端子圖無 24V 的模塊將編址器二總線接到模塊的 5、6 端子，端子圖有 24V 的模塊將編址器二總線接到模塊 1、2、5、6 端子，然后編寫相應的地址號(具體操作參看編址器的使用說明書）。

★ 系統接線校驗后，將模塊與底座方向?qū)φ墼诘鬃希磯菏箖刹糠挚劬o合縫。
